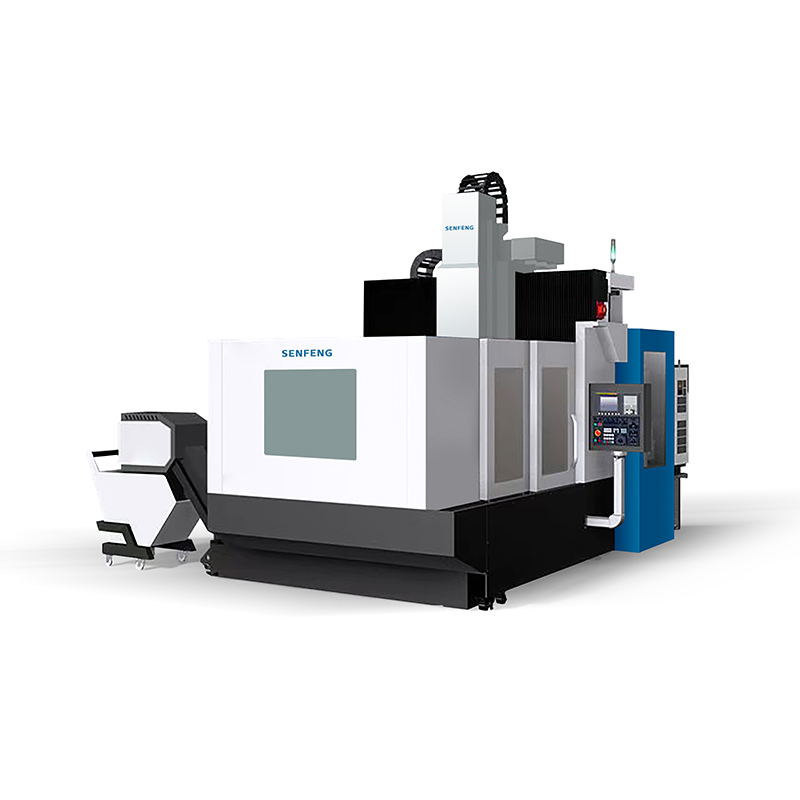

تتكون آلة طحن القوالب CNC SFF-1316M بشكل أساسي من طاولة العمل ، والسرير ، وشعاع العمود ، والسرج ، وذاكرة الوصول العشوائي ، والنظام الهيدروليكي ، ونظام التشحيم ، ونظام التبريد والتصفية ، وجهاز إزالة الرقائق ، ولوحة التشغيل الدوارة ، ونظام التحكم الإلكتروني.إنها مناسبة لاحتياجات مختلف مجالات المعالجة الميكانيكية مثل القوالب والسيارات والفضاء والتعبئة والتغليف والأجهزة وما إلى ذلك.
تتكون آلة طحن القوالب CNC SFF-1316M بشكل أساسي من طاولة العمل ، والسرير ، وشعاع العمود ، والسرج ، وذاكرة الوصول العشوائي ، والنظام الهيدروليكي ، ونظام التشحيم ، ونظام التبريد والتصفية ، وجهاز إزالة الرقائق ، ولوحة التشغيل الدوارة ، ونظام التحكم الإلكتروني.إنها مناسبة لاحتياجات مختلف مجالات المعالجة الميكانيكية مثل القوالب والسيارات والفضاء والتعبئة والتغليف والأجهزة وما إلى ذلك.
نطاق المعالجة | شوط المحور X (مم) | 1600 |
شوط المحور Y (مم) | 1300 | |
شوط المحور Z (مم) | 700 | |
مدى العملاقة (مم) | 1380 | |
المسافة من المغزل إلى طاولة العمل (مم) | 150-850 | |
جدول العمل | منطقة العمل (مم) | 1300 × 1800 |
الحمولة القصوى (كجم) | 4000 | |
كمية الفتحة T (رقم) | 8 | |
حجم / تباعد فتحة T (مم) | 22/160 | |
المغزل الكهربائي | وضع القيادة | محرك كهربائي مباشر للمغزل |
سرعة الدوران (دورة في الدقيقة) | 10-18000 | |
الطاقة (كيلوواط) | 25/35 | |
عزم الدوران (نانومتر) | 87/130 | |
تفتق والمواصفات | HSK-A63 | |
معدل سرعة التغذية لمحور X ، Y ، Z (م / دقيقة) | 20/20/20 | |
أدوات | مناور | |
أقصى قطر للأداة (مساحة مجاورة) (مم) | Φ35 (66) | |
أقصى طول لأدوات الشفرة (مم) | 300 | |
أقصى وزن لأدوات الشفرة (كجم) | 8 | |
دقة تحديد المواقع (قياسي GB / T19362.1-2003) | المحور X (مم) | 0.012 (0.008 بمسطرة مقضب) |
المحور ص (مم) | 0.012 (0.008 بمسطرة مقضب) | |
المحور Z (مم) | 0.010 (0.006 بمسطرة مقضب) | |
دقة تحديد المواقع المتكررة (معيار GB / T19362.1-2003) | المحور X (مم) | 0.008 (0.006 بمسطرة صريف) |
المحور ص (مم) | 0.008 (0.006 بمسطرة صريف) | |
المحور Z (مم) | 0.006 (0.005 بمسطرة صريف) | |
نظام CNC | سيمنز 840 دي اس ال |
نطاق المعالجة | شوط المحور X (مم) | 1600 |
شوط المحور Y (مم) | 1300 | |
شوط المحور Z (مم) | 700 | |
مدى العملاقة (مم) | 1380 | |
المسافة من المغزل إلى طاولة العمل (مم) | 150-850 | |
جدول العمل | منطقة العمل (مم) | 1300 × 1800 |
الحمولة القصوى (كجم) | 4000 | |
كمية الفتحة T (رقم) | 8 | |
حجم / تباعد فتحة T (مم) | 22/160 | |
المغزل الكهربائي | وضع القيادة | محرك كهربائي مباشر للمغزل |
سرعة الدوران (دورة في الدقيقة) | 10-18000 | |
الطاقة (كيلوواط) | 25/35 | |
عزم الدوران (نانومتر) | 87/130 | |
تفتق والمواصفات | HSK-A63 | |
معدل سرعة التغذية لمحور X ، Y ، Z (م / دقيقة) | 20/20/20 | |
أدوات | مناور | |
أقصى قطر للأداة (مساحة مجاورة) (مم) | Φ35 (66) | |
أقصى طول لأدوات الشفرة (مم) | 300 | |
أقصى وزن لأدوات الشفرة (كجم) | 8 | |
دقة تحديد المواقع (قياسي GB / T19362.1-2003) | المحور X (مم) | 0.012 (0.008 بمسطرة مقضب) |
المحور ص (مم) | 0.012 (0.008 بمسطرة مقضب) | |
المحور Z (مم) | 0.010 (0.006 بمسطرة مقضب) | |
دقة تحديد المواقع المتكررة (معيار GB / T19362.1-2003) | المحور X (مم) | 0.008 (0.006 بمسطرة صريف) |
المحور ص (مم) | 0.008 (0.006 بمسطرة صريف) | |
المحور Z (مم) | 0.006 (0.005 بمسطرة صريف) | |
نظام CNC | سيمنز 840 دي اس ال |
السرير وطاولة العمل مصنوعان من الحديد الزهر عالي القوة وعالي الجودة ورمل الراتنج.تتبنى سكة التوجيه ذات المحور X هيكل دعم سكة التوجيه للخدمة الشاقة ، ويتم ترتيب المنزلقات ذات الأحمال العالية بشكل معقول في الموضع والرقم على كل سكة توجيه خطية أسطوانية وفقًا للمبدأ الميكانيكي ، والتي يمكن أن تضمن صلابة عالية ، استقرار ودقة سرير الآلة على المدى الطويل ؛
تم تصميم سكة توجيه الشعاع كهيكل متدرج.يحتوي الشعاع على قسم كبير ، وسكة التوجيه لها امتداد كبير.مركز المغزل لديه مسافة قصيرة من دليل المحور Z مع عزم دوران صغير وصلابة هيكلية جيدة.سكة التوجيه ذات المحور Y عبارة عن سكة توجيه للخدمة الشاقة مستوردة ، مع مقاومة جيدة للزلازل ، وصلابة قوية واستقرار جيد ؛
السرج والكبش مصنوعان من الحديد الزهر عالي القوة وعالي الجودة ورمل الراتنج.يتم إحاطة سكة التوجيه بحماية PTFE وتحت عملية التبريد لتحسين الصلابة.يتوافق نظام التشحيم القوي مع محرك سيرفو عالي العزم وأسطوانة زيت هيدروليكية مزدوجة لموازنة الخصائص الديناميكية للكبش ، مما يضمن استجابة أسرع لحركة بدء التشغيل.
المغزل مصنوع من سبائك فولاذية عالية الجودة مكربنة ومروية.إنها مجهزة بمكونات محمل مستوردة ذات دقة عالية ومجهزة بنظام تبريد بدرجة حرارة ثابتة.جزء الحركة الرئيسي مجهز بناقل تروس كامل.يتم تحقيق التغيير السلس بين السرعة العالية والمنخفضة عن طريق التبديل التلقائي.
السرير وطاولة العمل مصنوعان من الحديد الزهر عالي القوة وعالي الجودة ورمل الراتنج.تتبنى سكة التوجيه ذات المحور X هيكل دعم سكة التوجيه للخدمة الشاقة ، ويتم ترتيب المنزلقات ذات الأحمال العالية بشكل معقول في الموضع والرقم على كل سكة توجيه خطية أسطوانية وفقًا للمبدأ الميكانيكي ، والتي يمكن أن تضمن صلابة عالية ، استقرار ودقة سرير الآلة على المدى الطويل ؛
تم تصميم سكة توجيه الشعاع كهيكل متدرج.يحتوي الشعاع على قسم كبير ، وسكة التوجيه لها امتداد كبير.مركز المغزل لديه مسافة قصيرة من دليل المحور Z مع عزم دوران صغير وصلابة هيكلية جيدة.سكة التوجيه ذات المحور Y عبارة عن سكة توجيه للخدمة الشاقة مستوردة ، مع مقاومة جيدة للزلازل ، وصلابة قوية واستقرار جيد ؛
السرج والكبش مصنوعان من الحديد الزهر عالي القوة وعالي الجودة ورمل الراتنج.يتم إحاطة سكة التوجيه بحماية PTFE وتحت عملية التبريد لتحسين الصلابة.يتوافق نظام التشحيم القوي مع محرك سيرفو عالي العزم وأسطوانة زيت هيدروليكية مزدوجة لموازنة الخصائص الديناميكية للكبش ، مما يضمن استجابة أسرع لحركة بدء التشغيل.
المغزل مصنوع من سبائك فولاذية عالية الجودة مكربنة ومروية.إنها مجهزة بمكونات محمل مستوردة ذات دقة عالية ومجهزة بنظام تبريد بدرجة حرارة ثابتة.جزء الحركة الرئيسي مجهز بناقل تروس كامل.يتم تحقيق التغيير السلس بين السرعة العالية والمنخفضة عن طريق التبديل التلقائي.
SFF-1316M آلة طحن القوالب باستخدام الحاسب الآلي مناسب لاحتياجات مختلف مجالات المعالجة الميكانيكية مثل القوالب والسيارات والفضاء والتعبئة والتغليف والأجهزة وما إلى ذلك.
SFF-1316M آلة طحن القوالب باستخدام الحاسب الآلي مناسب لاحتياجات مختلف مجالات المعالجة الميكانيكية مثل القوالب والسيارات والفضاء والتعبئة والتغليف والأجهزة وما إلى ذلك.
